Wyłącznik nadprądowy zabezpiecza przewody przed przeciążeniem i skutkami zwarcia. Jego prawidłowy montaż jest bardzo ważny.

Wymaga to odpowiedniego doboru aparatu i właściwego podłączenia w rozdzielnicy. To zapewnia bezpieczną pracę instalacji.

Podłączenie wyłącznika, czy to z góry, czy z dołu, musi być zgodne z instrukcją producenta.

Znaczenie mają oznaczenia zacisków, symbole na obudowie oraz konstrukcja danego modelu.

Dobrze zamontowany wyłącznik wpływa na bezpieczeństwo użytkowników i sprawne działanie instalacji elektrycznej.

Prace przy rozdzielnicy powinny wykonać wyłącznie osoby posiadające odpowiednie kwalifikacje.

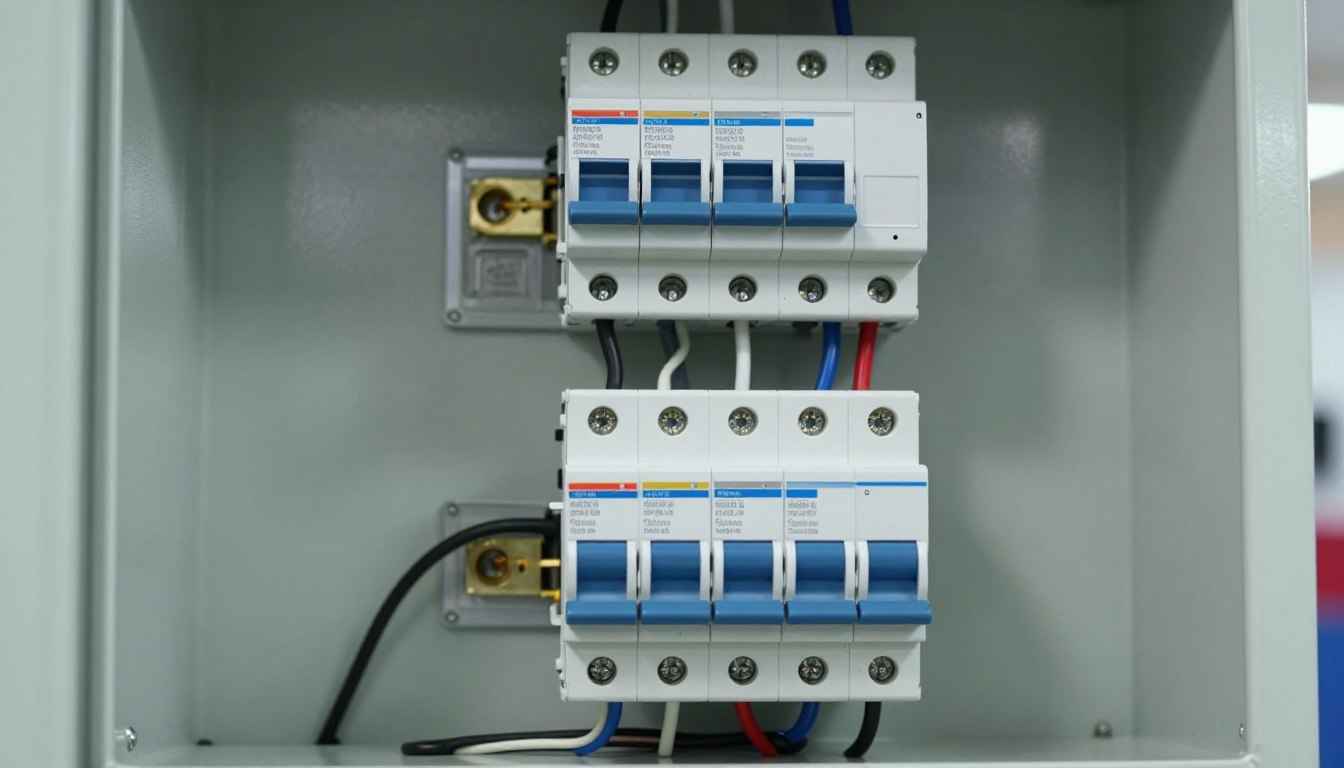

Wyłącznik nadprądowy podłączenie z góry czy z dołu – najważniejsza zasada

Wyłącznik nadprądowy podłączenie z góry czy z dołu jest dozwolone tylko, gdy potwierdza to dokumentacja danego modelu. W wielu aparatach modułowych firm Schneider Electric, Eaton, ABB i Hager kierunek zasilania nie ma znaczenia.

Nie dotyczy to jednak wszystkich wyłączników.

Przed montażem należy sprawdzić schemat na obudowie i oznaczenia zacisków. Ważne są też parametry aparatu oraz sposób podłączenia szyny grzebieniowej.

Jej budowa może wymagać określonego położenia zasilania.

Zasady montażu wyłącznika obejmują zgodność połączeń z instrukcją producenta. Prowadzenie przewodów od góry nie zastąpi sprawdzenia danych technicznych.

W razie wątpliwości powinien ocenić je elektryk z właściwymi uprawnieniami.

Jak działa wyłącznik nadprądowy w instalacji elektrycznej?

Wyłącznik nadprądowy kontroluje prąd w obwodzie. Gdy prąd jest zbyt wysoki, aparat odłącza zasilanie.

Chroni przewody przed przegrzaniem, uszkodzeniem izolacji i zwarciem.

W typowym aparacie są dwa człony: termiczny i elektromagnetyczny.

Człon termiczny reaguje na przeciążenie.

Elektromagnetyczny wykrywa nagły wzrost prądu podczas zwarcia. Tak działa wyłącznik dopasowany do obwodu.

Rola wyłącznika nadprądowego w ochronie przewodów

Przeciążenie powstaje przy podłączeniu wielu odbiorników do jednego obwodu.

Długotrwały wysoki prąd nagrzewa żyły przewodów.

Zabezpieczenie odłącza obwód, zanim temperatura stanie się niebezpieczna.

Przy zwarciu czas zadziałania jest bardzo krótki.

Człon elektromagnetyczny rozłącza styki niemal natychmiast.

Prawidłowe podłączenie wyłącznika pozwala zachować ochronę obwodu.

Charakterystyka wyłącznika a rodzaj zabezpieczanego obwodu

Charakterystyka określa próg zadziałania członu elektromagnetycznego.

Typ B stosuje się zwykle w obwodach oświetleniowych i gniazdowych.

Typ C jest dla odbiorników z większym prądem rozruchowym, jak silniki lub transformatory.

Typ D służy do urządzeń z bardzo dużym prądem rozruchowym.

Dobór aparatu uwzględnia przekrój przewodów, moc odbiornika i warunki zwarciowe.

Zbyt wysoka charakterystyka może osłabić ochronę instalacji.

Różnica między wyłącznikiem nadprądowym a różnicowoprądowym

Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem.

Wyłącznik różnicowoprądowy wykrywa prąd wypływający poza prawidłową drogę, np. przez uszkodzoną izolację lub ciało człowieka.

Oba aparaty mają różne funkcje i mogą działać w jednym obwodzie.

Dobór i podłączenie wyłączników powinny odpowiadać schematowi rozdzielnicy oraz wymogom instalacji.

Czy kierunek zasilania wyłącznika nadprądowego ma znaczenie?

W wielu wyłącznikach nadprądowych zasilanie można podłączyć od góry lub od dołu. Dotyczy to aparatów bez oznaczeń wejścia i wyjścia zacisków. Taki układ musi być zatwierdzony przez producenta.

Podłączenie zasilania do wyłącznika nadprądowego wymaga sprawdzenia oznaczeń na obudowie. Symbole, numery zacisków i schemat wskazują właściwy sposób montażu. Pozycja wyłącznika w rozdzielnicy nie zawsze potwierdza kierunek zasilania.

Kierunek zasilania ma znaczenie, gdy aparat ma zaciski wejściowe i wyjściowe. Dotyczy to wyłączników z modułami elektronicznymi, wyzwalaczami oraz dodatkowymi stykami. Nieprawidłowe podłączenie może zmienić działanie zabezpieczenia albo utrudnić bezpieczne odłączenie obwodu.

Przy użyciu szyny grzebieniowej należy zachować układ zgodny z dokumentacją. Pytanie „Wyłącznik nadprądowy podłączenie z góry czy z dołu” zawsze rozpatruj razem z typem aparatu. Instrukcja konkretnego modelu określa prawidłowe zaciski oraz współpracę z pozostałymi elementami rozdzielnicy.

Podłączenie z góry czy z dołu według instrukcji producenta

Sposób podłączenia wyłącznika nadprądowego ustala się na podstawie oznaczeń aparatu i instrukcji producenta. Nie każdy model działa przy obu kierunkach zasilania. Ważne są symbole na obudowie, numeracja zacisków oraz schemat wewnętrzny.

Oznaczenia zacisków wejściowych i wyjściowych

W aparatach oznacza się L jako przewód fazowy i N jako przewód neutralny. W wyłącznikach wielobiegunowych zaciski 1, 3, 5 znajdują się po stronie zasilania. Zaciski 2, 4, 6 są po stronie odbiorów.

• zaciski wejściowe przyjmują przewody zasilające,
• zaciski wyjściowe prowadzą przewody do obwodu,
• oznaczenia biegunów pomagają zachować właściwy układ połączeń.

Numeracja zacisków nie świadczy o dopuszczalnym kierunku zasilania. Zawsze trzeba sprawdzić kartę katalogową danego modelu przed podłączeniem wyłącznika nadprądowego.

Symbole na obudowie wyłącznika nadprądowego

Na obudowie często znajdują się symbole zasilania, strzałki, oznaczenia biegunów i uproszczony schemat aparatu. Pomagają one rozpoznać stronę wejściową i wyjściową. Warto odczytać te symbole przed umieszczeniem przewodów w zaciskach.

Instrukcja może wskazywać konkretny kierunek podłączenia. Zawiera też informacje o dopuszczalnym przekroju przewodu, rodzaju końcówki oraz momencie dokręcania zacisku. Te szczegóły to podstawowe zasady montażu wyłącznika.

Dlaczego dokumentacja techniczna jest ważniejsza od przyjętego zwyczaju?

W rozdzielnicach często przyjmuje się zasilanie od góry. Nie jest to jednak reguła uniwersalna dla każdego aparatu. Producent może dopuścić zasilanie z obu stron lub wymagać jednego kierunku.

Dokumentacja określa też warunki stosowania szyn grzebieniowych, styków pomocniczych i innych akcesoriów. Przed montażem należy porównać oznaczenia na urządzeniu z instrukcją. Takie podejście wspiera bezpieczny montaż wyłącznika i ogranicza ryzyko błędnego połączenia.

Montaż wyłącznika nadprądowego na szynie DIN

Bezpieczny montaż wyłącznika nadprądowego wymaga przygotowania rozdzielnicy i oceny dostępnego miejsca. Trzeba sprawdzić obudowę, osłony oraz stan szyny DIN. Ważne jest zachowanie przestrzeni na przewody i późniejsze pomiary.

Przygotowanie rozdzielnicy do instalacji aparatu

Przed rozpoczęciem prac należy odłączyć zasilanie i potwierdzić brak napięcia. Obudowa powinna być stabilna, kompletna i wolna od uszkodzeń. Osłony muszą zasłaniać nieużywane pola rozdzielnicy.

Szyna DIN powinna być prawidłowo zamocowana. Nie może się przesuwać ani odkształcać pod naciskiem aparatu. Warto sprawdzić zapas długości przewodów, by nie były naprężone.

Dobór miejsca na wyłącznik w rozdzielnicy

Miejsce aparatu powinno ułatwiać rozpoznanie chronionego obwodu. Dostęp do dźwigni musi pozostać swobodny. Trzeba zachować odstępy podane przez producenta oraz przestrzeń na bezpieczne prowadzenie przewodów.

Przejrzysty układ pomaga podczas kontroli i konserwacji. Wyłącznik nadprądowy powinien być opisany zgodnie z przeznaczeniem obwodu. Opis ogranicza ryzyko pomyłki przy obsłudze.

Prawidłowe osadzenie wyłącznika na szynie DIN

Aparat należy ustawić zgodnie z kierunkiem działania zatrzasku. Jedną krawędź opiera się na szynie, potem delikatnie dociska drugą stronę. Zatrzask powinien zadziałać bez dużej siły.

Po osadzeniu trzeba sprawdzić stabilność wyłącznika. Urządzenie nie powinno przechylać się ani przesuwać wzdłuż szyny. Prawidłowy montaż przygotowuje rozdzielnicę do dalszego podłączenia przewodów.

Podłączenie elektryczne wyłącznika nadprądowego

Przed pracą odłącz napięcie w rozdzielnicy. Zabezpiecz aparat przed przypadkowym włączeniem. Brak napięcia potwierdź za pomocą sprawdzonego wskaźnika lub miernika dwubiegunowego.

Przewód odizoluj na długości wskazanej przez producenta. Żyła musi wejść całkowicie do zacisku, bez wystającej miedzi. Śrubę dokręć zgodnie z momentem podanym w dokumentacji urządzenia.

• Sprawdź stan izolacji przed włożeniem przewodu,
• nie zostawiaj części żyły poza zaciskiem,
• nie łącz pod jednym zaciskiem przewodów, których aparat nie dopuszcza do wspólnego podłączenia.

Montaż wyłącznika wymaga zachowania czytelnego układu przewodów. Każde połączenie powinno być stabilne oraz dostępne podczas późniejszej kontroli.

Podłączenie wyłącznika wykonuj zgodnie ze schematem i instrukcją konkretnego modelu.

Podłączenie zasilania do wyłącznika nadprądowego

Podłączenie zasilania do wyłącznika nadprądowego wymaga właściwego rozpoznania torów prądowych. W obwodzie jednofazowym przewód fazowy prowadzi się przez przeznaczony do tego zacisk aparatu. Przewód neutralny i ochronny podłącza się zgodnie ze schematem rozdzielnicy.

Wprowadzenie przewodu fazowego do aparatu

Przed rozpoczęciem prac konieczne jest sprawdzenie oznaczeń na obudowie oraz dokumentacji producenta. Przewód fazowy należy wprowadzić do odpowiedniego zacisku wejściowego, a przewód odbiorczy do zacisku wyjściowego. Podłączenie wyłącznika musi zapewniać pewny styk bez uszkodzenia żyły.

Końcówkę przewodu odizolowuje się na długości wskazanej przez producenta. Żyła nie może wystawać poza zacisk. Nie wolno umieszczać dwóch przewodów pod jednym zaciskiem, jeśli aparat tego nie przewiduje.

Znaczenie prawidłowego rozdziału przewodów w rozdzielnicy

Każdy obwód powinien mieć jasno określony tor zasilania. Przewody fazowe prowadzi się przez właściwe zabezpieczenia. Przewody neutralne i ochronne trafiają na odpowiednie listwy zgodnie ze schematem instalacji.

Taki układ ułatwia kontrolę, pomiary oraz późniejszą konserwację. Szyny grzebieniowe trzeba sprawdzić pod kątem kompatybilności i ochrony przed dotykiem.

Zasilanie pojedynczych i wielobiegunowych wyłączników

Pojedynczy wyłącznik chroni jeden tor fazowy. Aparat wielobiegunowy rozłącza wskazane przewody jednocześnie. Sposób podłączenia musi odpowiadać przeznaczeniu urządzenia oraz układowi obwodu.

Podłączenie wyłącznika wielobiegunowego wymaga zachowania właściwej kolejności przewodów. Przed uruchomieniem instalacji należy sprawdzić dokręcenie zacisków oraz zgodność połączeń ze schematem.

Wyłącznik nadprądowy instalacja – zasady bezpieczeństwa

Prace w rozdzielnicy wykonuj po odłączeniu zasilania. Sprawdź brak napięcia na każdym przewodzie za pomocą sprawdzonego miernika. Samo wyłączenie aparatu nie daje pełnej ochrony.

Podstawowe zasady montażu wyłącznika obejmują blokadę przed przypadkowym załączeniem. Umieść czytelną informację o trwających pracach. Używaj narzędzi z izolowanymi rękojeściami oraz odzieży dopasowanej do zagrożenia.

Przed doborem aparatu oceń układ sieci, obciążenie obwodu i przekrój przewodów. Weź pod uwagę sposób ich ułożenia i prąd zwarciowy. Parametry wyłącznika muszą pasować do chronionego obwodu.

• Nie pracuj przy wilgotnej rozdzielnicy ani uszkodzonych przewodach.
• Nie zastępuj przewodu ochronnego wyłącznikiem nadprądowym.
• Dobierz wyłącznik różnicowoprądowy zgodnie z układem instalacji.
• Połączenia wykonuj przy użyciu właściwych narzędzi i zgodnie z instrukcją producenta.

Wyłącznik nadprądowy instalacja wymaga przejrzystego oznaczenia obwodów. Zostaw dostęp do zacisków i zapewnij miejsce na kontrolę. Montaż wyłącznika powinien chronić przed dotykiem części czynnych.

Zabezpiecz urządzenie przed ponownym załączeniem zasilania. To podnosi bezpieczeństwo użytkowania instalacji.

Najczęstsze błędy podczas montażu wyłącznika nadprądowego

Nieprawidłowy montaż wyłącznika nadprądowego może powodować przegrzewanie styków lub częste wyzwalanie aparatu.

Może też dojść do nieoczekiwanego przerwania obwodu. Warto dokładnie sprawdzić każdy etap pracy.

Zacznij od przygotowania przewodów, a skończ na uporządkowaniu rozdzielnicy.

Luźne lub zbyt mocno dokręcone zaciski

Luźny zacisk zwiększa opór styku i powoduje nagrzewanie się połączenia. Obudowa aparatu może wtedy ulec odkształceniu.

Zbyt mocne dokręcenie może uszkodzić zacisk lub przewód. Przewód musi być wsunięty na właściwą głębokość.

Śruba zacisku powinna być dokręcona zgodnie z zaleceniami producenta. Nie wkładaj kilku żył pod jeden zacisk, jeśli aparat na to nie pozwala.

Nieprawidłowy przekrój przewodu i niewłaściwy typ zabezpieczenia

Dobór wyłącznika musi uwzględniać obciążalność przewodu, sposób jego ułożenia oraz warunki pracy.

Sama moc odbiornika nie wystarcza do wyboru odpowiedniego zabezpieczenia. Prąd znamionowy wyłącznika nie zawsze chroni przewód przed przeciążeniem.

Ważna jest także charakterystyka aparatu, liczba biegunów i prąd zwarciowy. Podłączenie zasilania powinno odpowiadać schematowi instalacji i dokumentacji modelu.

Łączenie przewodów w sposób utrudniający późniejszą konserwację

Chaotyczne prowadzenie żył zwiększa ryzyko błędów podczas przeglądu instalacji. Obwody muszą mieć czytelne oznaczenia.

Przewody prowadź tak, by zaciski były łatwo dostępne. Dzięki temu kontrola i naprawa będą prostsze.

• opisz obwody zgodnie z ich przeznaczeniem,
• unikaj mieszania przewodów z różnych obwodów,
• zostaw miejsce na bezpieczny dostęp do zacisków,
• prowadź żyły bez ostrych załamań i zbędnych skrzyżowań.

Tak uporządkowany montaż wyłącznika nadprądowego ułatwia późniejszą kontrolę, naprawę i rozbudowę rozdzielnicy.

Jak sprawdzić poprawność podłączenia wyłącznika nadprądowego?

Kontrolę wykonuje się po zakończeniu montażu. Robi się to przed przekazaniem obwodu do użytkowania. Podłączenie musi odpowiadać schematowi i dokumentacji instalacji. Pomiary i próby przy napięciu powinien przeprowadzić elektryk z odpowiednimi uprawnieniami.

Kontrola wizualna po wykonaniu połączeń

Najpierw sprawdza się stabilne osadzenie aparatu na szynie DIN. Obwód powinien mieć czytelne oznaczenie. Osłony rozdzielnicy muszą być kompletne. Żyły należy wprowadzić równo do zacisków, bez widocznych odcinków miedzi poza aparatem.

• ocena położenia i mocowania wyłącznika,
• sprawdzenie oznaczeń przewodów oraz obwodu,
• kontrola zacisków, osłon i przegród,
• sprawdzenie, czy żadna żyła nie jest uszkodzona.

Sprawdzenie ciągłości i poprawności obwodu

Zakres pomiarów dobiera się do rodzaju instalacji. Obejmuje ciągłość przewodów ochronnych oraz rezystancję izolacji. Ważne jest również zmierzenie impedancji pętli zwarcia. Wyniki ocenia osoba korzystająca ze sprawnych i właściwych przyrządów pomiarowych.

Warto sprawdzić zgodność przewodów z opisem rozdzielnicy. Trzeba potwierdzić właściwy tor fazowy, neutralny i ochronny. Pytanie o podłączenie wyłącznika nadprądowego z góry lub z dołu rozstrzyga się na podstawie oznaczeń aparatu i instrukcji producenta.

Test działania zabezpieczenia po załączeniu instalacji

Po wykonaniu pomiarów można załączyć obwód zgodnie z procedurą. Sprawdza się działanie odbiorników i obserwuje, czy wyłącznik nie zadziałał bez wyraźnej przyczyny. Nie wolno celowo wywoływać zwarcia ani przeciążać obwodu.

Każde samoczynne wyłączenie wymaga przerwania próby i ustalenia przyczyny. Może to być błąd w połączeniu, uszkodzenie przewodu lub niezgodny aparat. Kolejną kontrolę wykonuje się po odłączeniu zasilania i usunięciu zagrożenia.

Zasady montażu wyłącznika a przepisy i normy w Polsce

Zasady montażu wyłącznika wynikają z przepisów, projektu instalacji i instrukcji producenta. Ważne są wymagania norm instalacji niskiego napięcia, zwłaszcza serii PN-HD 60364. Dokumentacja określa ochronę przeciwporażeniową, dobór przewodów i zabezpieczeń.

W układzie wyłącznik nadprądowy instalacja trzeba ocenić całość systemu. Podczas modernizacji rozdzielnicy należy sprawdzić stan przewodów i połączenia ochronne. Ocena obejmuje też obciążenie obwodów oraz oznaczenia aparatów.

Wymiana jednego wyłącznika nie wystarczy, gdy wcześniejsze połączenia są niezgodne z normami.

• dobór aparatu do przekroju przewodów i obciążenia obwodu,
• zachowanie ochrony przeciwporażeniowej,
• czytelne oznaczenie przewodów oraz obwodów,
• sprawdzenie instalacji po zakończeniu montażu.

Montaż i pomiary powinien wykonać specjalista z odpowiednimi kwalifikacjami. Zakres kontroli musi odpowiadać rodzajowi wykonanych prac. Wyniki sprawdzeń warto zapisać w dokumentacji rozdzielnicy.

Kiedy podłączenie wyłącznika nadprądowego z góry lub z dołu jest właściwe?

Wyłącznik nadprądowy powinien być podłączony zgodnie z instrukcją producenta. Zasilanie od góry to popularny standard w rozdzielnicach. Ułatwia to opis obwodów oraz kontrolę połączeń.

Podłączenie z dołu też jest możliwe. Ważne jest, by producent dopuszczał takie rozwiązanie i by oznaczenia zacisków były zgodne. Trzeba też sprawdzić kompatybilność szyn grzebieniowych i przewodów.

Podczas montażu należy zachować kolejność aparatów oraz selektywność zabezpieczeń. Zasilanie wyłącznika nie może obniżać ochrony przewodów ani bezpieczeństwa obwodu.

Przed uruchomieniem instalacji wykonaj oględziny i wymagane pomiary. W razie wątpliwości montaż powinien zrobić wykwalifikowany elektryk. To zapewnia poprawność połączeń i bezpieczną pracę rozdzielnicy.
